Product Details
Lugar de origem: Guangdong, China
Marca: SHENHUA
Certificação: CE,UL
Número do modelo: SC820
Payment & Shipping Terms
Quantidade de ordem mínima: 1 grupo
Preço: negotiation
Detalhes da embalagem: Pacote do caso do vácuo +plywood, tamanho do caso: 7200*2200*2200 milímetro (L*W*H)
Tempo de entrega: 60~80days
Termos de pagamento: L/C, T/T, D/P, Western Union, Paypal, grama do dinheiro
Habilidade da fonte: 100 grupos pelo ano
Materiais: |
SUS304 de aço inoxidável |
Tamanho do PCBA: |
L600*W400*T100mm como máx. |
Largura da rede transportadora: |
600 mm |
velocidade do transporte: |
0,1~1,5m/min |
Direção do transportador: |
Esquerda para a direita |
quantidade de água DI: |
400~800L/H |
Quantidade de exaustão de ar: |
³ /H de 42m |
Faixa de resistividade à água DI: |
0~18MΩ |
Fornecimento de ar comprimido: |
0,5Mpa, 200~400L/min |
Fonte de alimentação:: |
AC380V, 3P, 50/60Hz, 150KW |
Tamanho da máquina: |
6600*1750*1650 (L*W*H) milímetro |
Peso da máquina: |
3600Kg |
Materiais: |
SUS304 de aço inoxidável |
Tamanho do PCBA: |
L600*W400*T100mm como máx. |
Largura da rede transportadora: |
600 mm |
velocidade do transporte: |
0,1~1,5m/min |
Direção do transportador: |
Esquerda para a direita |
quantidade de água DI: |
400~800L/H |
Quantidade de exaustão de ar: |
³ /H de 42m |
Faixa de resistividade à água DI: |
0~18MΩ |
Fornecimento de ar comprimido: |
0,5Mpa, 200~400L/min |
Fonte de alimentação:: |
AC380V, 3P, 50/60Hz, 150KW |
Tamanho da máquina: |
6600*1750*1650 (L*W*H) milímetro |
Peso da máquina: |
3600Kg |

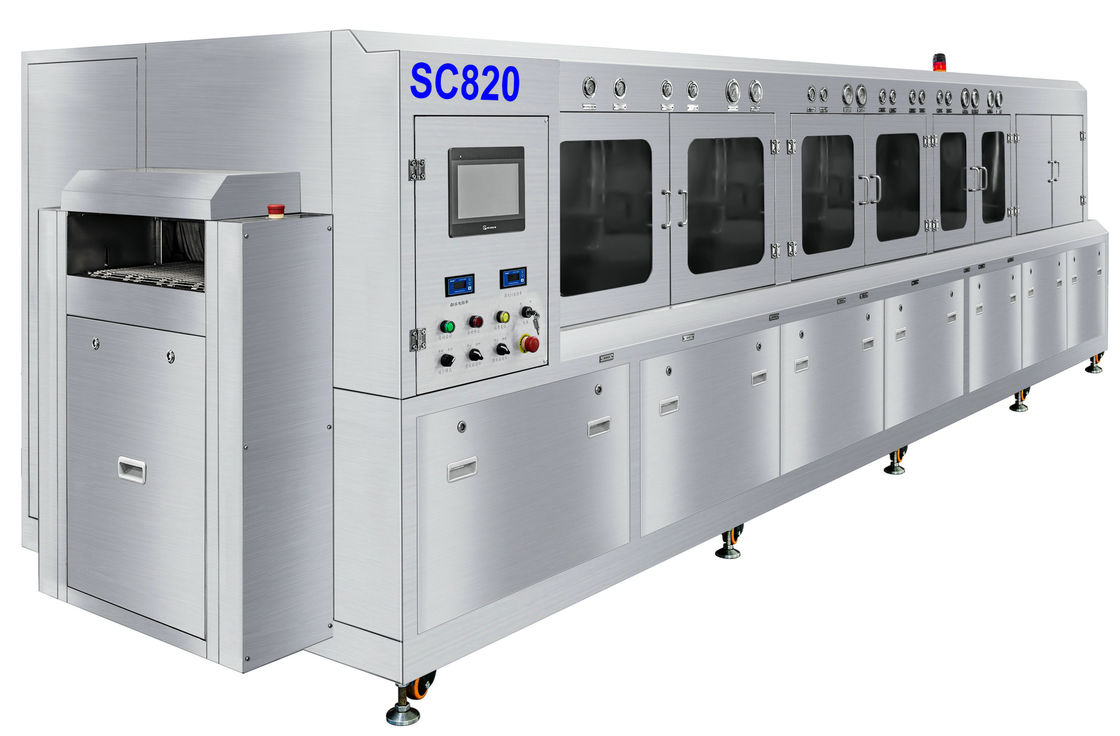

Como umSistema de limpeza automática de embalagem SEMI Sip em linha para processo avançado de embalagem de semicondutores. SC820 É um sistema de limpeza de defluxo de embalagens SIP preciso e de alta qualidade.
A máquina de limpeza automática de embalagens SC820 SIP é utilizada para limpar resíduos de fluxo, bolas de sorvetes e partículas em produtos de embalagem de sorvetes, tais como: fluxo de resina, fluxo solúvel em água, fluxo não limpo,pasta de solda e outras contaminações orgânicas e inorgânicas.
Processo preciso: pré-lavagem+lavagem1+lavagem2+ isolamento químico+ pré-enxaguamento+ enxaguamento+ enxaguamento final+ secagem por sopro a ar+ secagem a ar quente1+ secagem a ar quente2.
Usando a nossa mais recente tecnologia de limpeza por spray de mistura SHENHUA, o sistema tem as seguintes vantagens:
1Sistema de limpeza semi-inline do pacote SIP.
2Tecnologia de lavagem com spray de mistura líquida, resultado de super lavagem, fluxo de pasta de soldagem de soldagem com água e não limpa.
3Secções de lavagem mais longas + secção de enxaguamento com água DI + secção de sopro com ar + 2 secções de secagem com ar quente.
4. fornecimento de água líquida e fresca DI automaticamente, após a secção de água DI transbordar para a secção anterior para renovar a água DI.
5Sistema de arranque para cima/abaixo nas secções de lavagem e enxaguamento.
6A pressão de pulverização de água líquida e DI pode ser ajustada para os requisitos de limpeza dos produtos semicondutores dirrerent.
7. Equipado em série com sistema de monitorização de resistividade, faixa de resistividade de 0 a 18 MΩ.
8. facas de ar secar + 2 secção sistema de secagem de ar quente.
9Sistema de rede de transportador de PCB de aço inoxidável SUS304.
10Sistema de controlo PLC, interface de operação em inglês, fácil de operar.
11.Muitas funções opcionais disponíveis.
12Estrutura total SUS304, resistência à corrosão por ácidos e álcalis.
Especificações da máquina:
| S/N | Ponto | SC820 Especificações |
| 1 | rede de conveyor | 600 mm |
| 2 | velocidade do transportador | 0.1 ~ 1,5 m/min |
| 3 | altura do transportador | 900 ± 50 mm |
| 4 | Direção do transportador | Da esquerda para a direita |
| 5 | Tamanho do produto | L400*W600mm como máximo |
| 6 | altura do produto | 100 mm no máximo ((com componente) |
| 7 | Capacidade do tanque de lavagem | 300 litros |
| 8 | capacidade do reservatório de enxaguamento | 30L+120L+30L |
| 9 | Consumo de água | 400 a 1000 L/H |
| 10 | ar de escape | 42 m3 |
| 11 | Controle elétrico | PLC+TP |
| 12 | Intervalo de resistência | 0~18MΩ |
| 13 | Intervalo de pH | 0 ~ 14 |
| 14 | abastecimento de ar | 0.5Mpa |
| 15 | fonte de alimentação | AC380V,50/60HZ, 3P,150KW |
| 16 | tamanho da máquina | L6600*W1750*H1650mm |
| 17 | Peso da máquina | 3600 kg |
P1: Que tipo de produtos de semicondutores pode o SC820 limpar?
A1: Fluxo em SIP, BGA, CSP, Flip chip... pacakage. tem 2x600mm secção de lavagem com 2x14 hastes de pulverização sobre ele, é por isso que é tão poderoso.
P2: Por que é 150KW?
A2: na secção de lavagem, tem um aquecedor de 3x12KW; na secção de pré-lavagem, tem um aquecedor de 1x12KW; na secção de enxaguamento, tem um aquecedor de 3x12KW; na secção de secagem de ar quente, tem um aquecedor de 2x7.5KW,e também temos sopradores de ar, bombas elétricas.
Q3: Qual é a temperatura do líquido e a temperatura da água do DI?
A3: a temperatura do líquido pode aquecer até 80°C; a água DI pode aquecer até 60°C.
Q4: Qual é o consumo de líquidos por hora?
A4: Depende do líquido em si e da temperatura, instalamos condensador de resfriamento líquido, normalmente 5~15L/H.
