Máquina de limpeza de estênceis líquida de solda aquosa pasta e cola vermelha SMT limpador automático de estênceis
A SHENHUA é uma das principais fabricantes de máquinas de limpeza de estênceis na China.
Fazemos uma máquina de limpeza de estênceis de spray pneumático, uma máquina de limpeza de estênceis de spray elétrico e uma limpadora de estênceis de ultrassom.Instalámos mais de 800 conjuntos nas fábricas dos clientes nacionais e estrangeiros e vendemos cerca de 100 conjuntos de máquinas de limpeza em 2020.

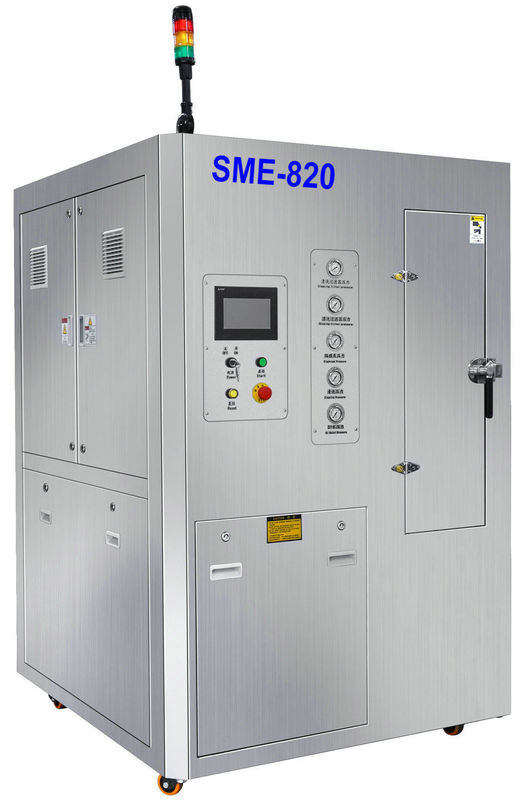

SME-820 é umMáquina de limpeza de estêncil de soldagem líquida à base de água de aço inoxidável. A lavagem líquida e a lavagem com água DI são dois sistemas independentes.
SME-820 pode limpar finoestêncil de pasta de solda, estêncil de cola vermelha, Espessura de 3 mmEstêncil de colagem vermelha,Espessura de 3 mmEstêncil de plástico com cola vermelha, PCB imprimidos mal e espremedores.
Processo SME-820: lavagem líquida à base de água - enxaguar com água DI - secar com ar quente.
SME-820 tem a estrutura do mecanismo mais estável comparar com outras máquinas de limpeza de estêncil--4 barras de pulverização de limpeza e 4 facas de ar fixadas; estêncil mover para frente e para trás.
Características da máquina:
1Todos os tipos de estêncil de pasta de soldagem SMT, estêncil de cooper de cola vermelha / estêncil de plástico, imprensa incorreta de PCB e espremedores.

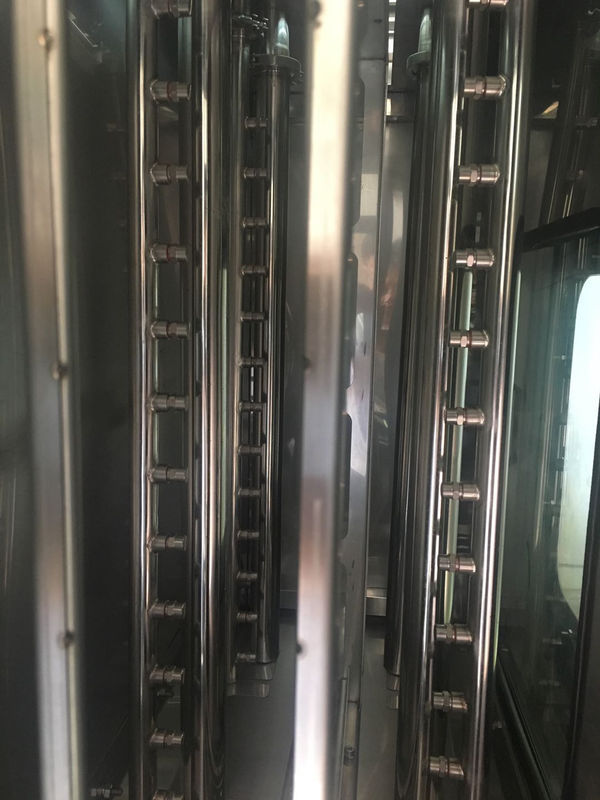

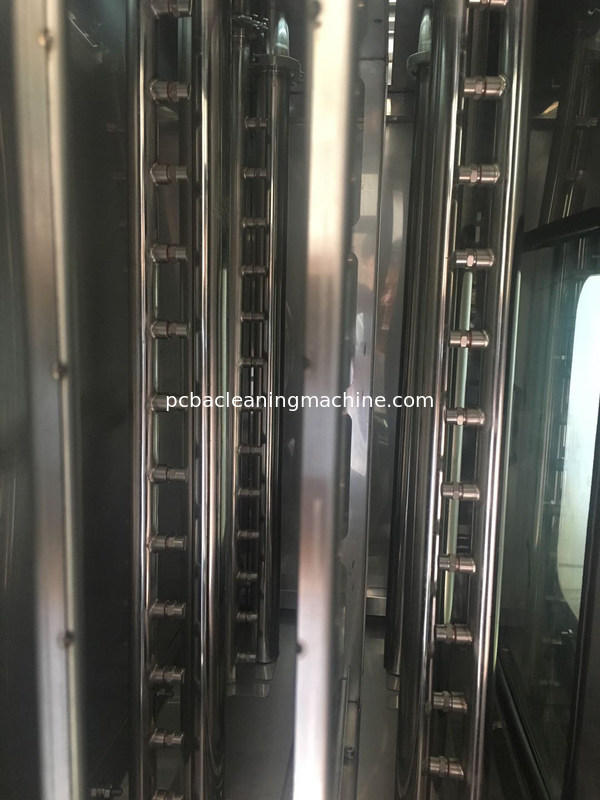

2. 4 hastes de pulverização e 4 facas de ar fixadas enquanto o estêncil se move para frente e para trás, confiável e estávelMecanismo.
3Total 2 sistemas de lavagem e enxaguamento diferentes.
4O processo da máquina é visível através de uma grande janela de observação.
5Sistema de filtragem de líquido e água DI em tempo real.
6O ar comprimido que sai permanece líquido nos tubos e na bomba.
7Material de aço inoxidável SUS304, protecção contra a corrosão por ácidos e álcalis.
8Interface de controlo PLC e TP em inglês.
9A temperatura do líquido, o tempo de lavagem do líquido, o tempo de enxaguamento com água do DI, a temperatura da água do DI, o tempo de secagem com ar quente e a temperatura podem ser definidos e modificados.
10Função de adição e descarga automática de líquido e água.
11Função de alarme de repulsão de líquido e filtro de água DI.
12- World-famous Schneider, Mitsubishi, SMC, CKD, Omron partes elétricas e pneumáticas.
Especificações da máquina:
| S/N |
Ponto |
SPEC |
Observações |
| 1 |
tamanho do estêncil |
L29*W29*T1.57 polegadas |
|
| 2 |
Tempo de lavagem |
3 a 5 minutos |
|
| 3 |
Tempo de enxaguamento |
1 a 2 minutos |
|
| 4 |
tempo de seca |
3 a 6 minutos |
|
| 5 |
temperatura do líquido de lavagem |
temperatura ambiente ~ 60°C |
|
| 6 |
DI temperatura da água |
temperatura ambiente ~ 60°C |
|
| 7 |
temperatura do ar quente |
temperatura ambiente ~ 100°C |
|
| 8 |
Capacidade do reservatório de líquidos/reservatório de água |
60L/60L |
|
| 9 |
Pressão de pulverização de líquido/água |
4 a 5 kg/cm2 |
|
| 10 |
tipo líquido |
líquido à base de água |
|
| 11 |
Tipo de água |
Água DI ou água DM |
|
| 12 |
precisão do filtro líquido/água |
1um/1um |
|
| 13 |
Potência térmica líquida |
9KW |
|
| 14 |
Potência de aquecimento por água |
9KW |
|
| 15 |
Potência térmica de ar quente |
6 kW |
|
| 16 |
Fornecimento de energia elétrica e de ar |
AC380V,3P,50/60Hz,28KW,0.5Mpa |
|
| 17 |
Tamanho da máquina |
L1300*W1400*H1970mm |
|
| 18 |
Peso da máquina |
720 kg |
|
Perguntas e Respostas:
P1. Por que escolher esta máquina elétrica de limpeza de estêncil?
R1: Porque o SME-820 utiliza um líquido à base de água que é seguro, protege o ambiente e é fácil de lavar.
P2: A SME-820 pode limpar estêncil e máscara palstica impressos com cola vermelha de 3 mm de espessura?
R2: Sim, pode, porque sua poderosa pressão de limpeza pode penetrar em pequenos buracos no estêncil e na máscara para lavar a cola vermelha.
P3: É muito seco após o processo de lavagem, enxaguamento e secagem?
R3: Sim, é muito seco porque a temperatura do ar quente e o sopro de ar resultam.
P3: Como a SME-820 limpa PCBs, estênceis e estênceis sem quadro imprimidos erroneamente?
A4: Usando o nosso equipamento de PCB imprimido mal, equipamento de espremedor, equipamento de estêncil sem quadro.

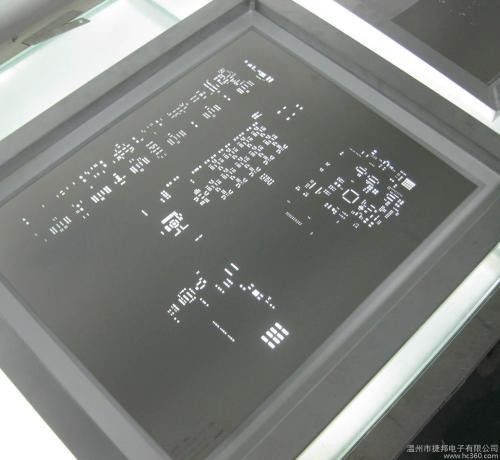

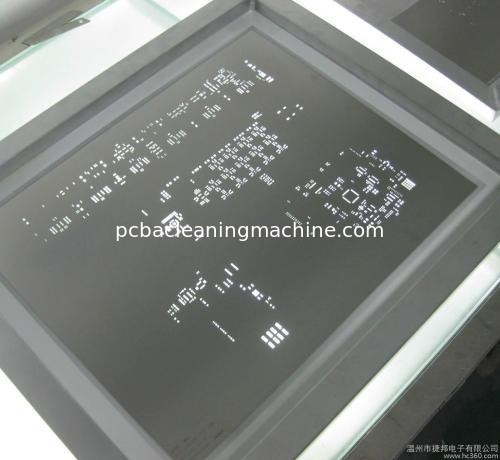

Comparação dos resultados da limpeza antes e após a limpeza:
